電子拉力試驗(yàn)機(jī)TST-01B適用于塑料薄膜、復(fù)合材料、軟質(zhì)包裝材料、塑料軟管、膠粘劑、膠粘帶、不干膠、醫(yī)用貼劑、保護(hù)膜、組合蓋、金屬箔、隔膜、背板材料、無紡布、橡膠、紙張纖維等產(chǎn)品的拉伸、剝離、變形、撕裂、熱封、粘合、穿刺力、開啟力、低速解卷力、撥開力等性能測(cè)試。

電子拉力試驗(yàn)機(jī)

電子拉力試驗(yàn)機(jī)測(cè)試項(xiàng)目檢測(cè)方法

（1）拉伸強(qiáng)度與斷裂伸長(zhǎng)率的試驗(yàn)方法

質(zhì)量標(biāo)準(zhǔn)： GB13022-91《塑料薄膜拉伸性能試驗(yàn)方法》

試樣類型：I 、II、III型為啞鈴型，IV型為長(zhǎng)條型試樣。IV型試樣為主流形式。

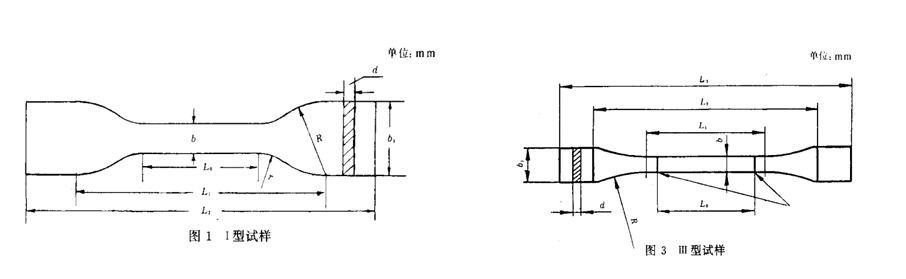

啞鈴型 長(zhǎng)條型 試樣

試樣制備：寬度15mm,取樣長(zhǎng)度不小于150mm，確保標(biāo)距100mm。對(duì)材料變形率較大試樣，標(biāo)距不得少于50mm。

試驗(yàn)速度：500±30mm/min

注意事項(xiàng)：試樣置于試驗(yàn)機(jī)兩夾具中，使試樣縱軸與上下夾具中心連線重合，夾具松緊適宜。

（2）熱封強(qiáng)度測(cè)定試驗(yàn)方法

質(zhì)量標(biāo)準(zhǔn)： QB/T2358-98塑料薄膜包裝熱合強(qiáng)度試驗(yàn)方法。

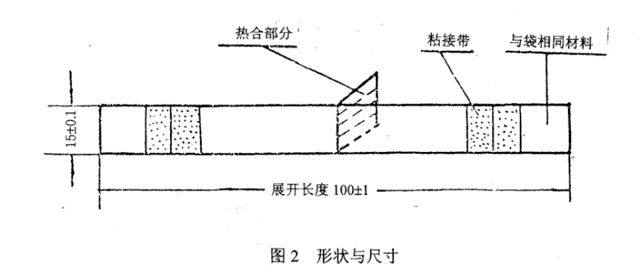

試樣制備：

試驗(yàn)步驟：以熱合部位為中心，打開呈180度，把試樣的兩端夾在試驗(yàn)機(jī)的兩個(gè)夾具上，試樣軸線應(yīng)與上下夾具中心線相重合，并要求松緊適宜。夾具間距離為100mm，以一定速度拉開 ,讀取試樣斷裂時(shí)的最大載荷。若試樣斷在夾具內(nèi)，則此試樣作廢。

（3）180°剝離強(qiáng)度測(cè)定試驗(yàn)方法

質(zhì)量標(biāo)準(zhǔn)：參照GB8808軟質(zhì)復(fù)合塑料材料剝離試驗(yàn)方法。

試樣制備：寬度為15mm(不得偏差超過0.1mm),長(zhǎng)度200mm；沿長(zhǎng)度方向預(yù)先剝50mm,初剝開部分不得有明顯損傷。

若試樣不易剝開測(cè)可以將試樣一端約20mm浸入溶劑（一般常用醋酸乙酯、丙酮）中處理，將試樣預(yù)剝開，并待溶劑揮發(fā)完全后再進(jìn)行剝離強(qiáng)度的測(cè)試。

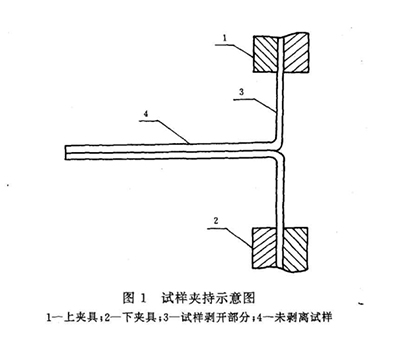

試驗(yàn)過程：

試驗(yàn)結(jié)果處理：采取其中相近的取值方式，算出平均剝離強(qiáng)度。試驗(yàn)單位為N/15MM。

注意：復(fù)合層不能剝離或復(fù)合層斷裂時(shí)，其剝離強(qiáng)度判為合格，但需確保拉伸強(qiáng)度合格。

（4）撕裂測(cè)試

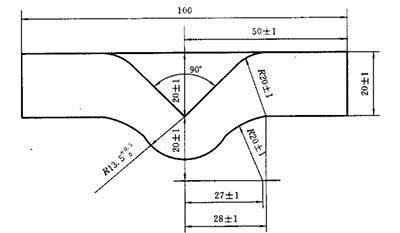

直角撕裂強(qiáng)度測(cè)試：QB/T1130-1991《塑料直角撕裂性能試驗(yàn)方法》

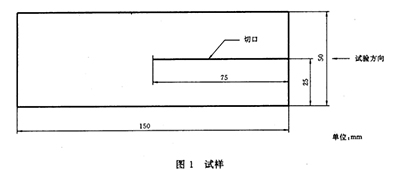

褲型撕裂強(qiáng)度測(cè)試：GB/T16578《塑料薄膜和薄片耐撕裂性能試驗(yàn)方法--褲形撕裂法》

（5）90°剝離測(cè)試

測(cè)試標(biāo)準(zhǔn)：GB/T 7122 高強(qiáng)度膠粘劑剝離強(qiáng)度的測(cè)定浮輥法

試驗(yàn)速度：100mm／min±5mm／min

注：不計(jì)最初剝開的 25 mm的長(zhǎng)度，至少要?jiǎng)冮_115 mm的長(zhǎng)度。
