口罩顆粒物過濾效率試驗機PFT-01（通用名稱顆粒物過濾效率測試儀）參照標準GB/T32610-2016、GB2626-2006、GB19083-2010、YY0469-2011 、YYT0969-2013等標準，用于日常防護型口罩、醫用口罩、呼吸器對顆粒物過濾效率的測試。

下面，眾測機電簡單介紹下口罩顆粒物過濾效率試驗機PFT-01產品說明，方便廣大朋友了解并購買本設備。

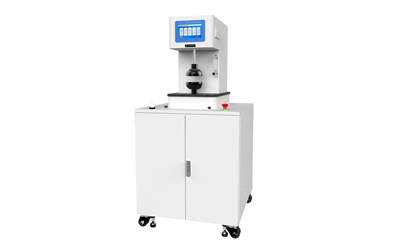

口罩顆粒物過濾效率試驗機PFT-01檢測儀器

1、YYT0969-2013 沒有要求測試顆粒物過濾效率；YY0469-2011 對顆粒物過濾效率測試要求比較簡單，條件是30L/min，過濾效率不小于30%。如下：

顆粒物過濾效率（PFE）

樣品數量：用3個樣品試驗。

樣品預處理：試驗之前，將樣品從包裝中取出，置于相對濕度為（85±5）%，溫度為（38±2.5）℃的環境中(25±1)h進行樣品預處理。然后應將樣品密封在一個不透氣的容器中，試驗應該在樣品預處理結束后的10h內完成。

測試過程：應使用在相對濕度為（30±10）%，溫度為（25±5）℃的環境中的氯化鈉氣溶膠或類似的固體氣溶膠【顆粒數數中值直徑（CMD）】;(0.075±0.020)um；顆粒分布的幾何標準偏差：≤1.86；濃度：≤200mg/m3進行試驗。空氣流量設定為（30±2）L/min,氣流通過的截面積為100cm2。

注：顆粒數數中值直徑（CMD）相當于空氣動力學質量中值直徑（MMAD）（0.24±0.06）um

2、GB 2626-2019要求顆粒物過濾效率檢測器的動態范圍為0.001mg/m3-200mg/m3，精度為1%或0.001mg/m3，其實這個要求用光度計和粒子計數器都是可以的。只要能達到這個范圍就可以了。

     6.3.2檢測設備

    6.3.2.1 Nacl顆粒物過濾效率檢測儀器

    a.Nacl顆粒物的濃度為（50~200）mg/ m3;，計數中位徑（CMD）為（0.075undefinedplusmn;0.020）um，顆粒分布的幾何標準偏差不大于1.86；

    b.顆粒物檢測器的動態范圍為（0.001~200）mg/m3;，精度為1%；

    C.檢測流量的范圍為（30~100）L/min，精度為2%；

    d.過濾效率檢測范圍為0~99.999%；

    e.應具有能將所發生顆粒物的荷電進行中和的裝置。

    6.3.2.1 油性顆粒物過濾效率檢測儀器

    油性顆粒物過濾效率檢測系統主要技術參數如下：

     a.DOP或其他適用油類（如石蠟油）顆粒物的濃度為（50~200）mg/m3;，計數中位徑（CMD）為（0.185±0.020）um，顆粒分布的幾何標準偏差不大于1.60；

     b.顆粒物檢測器的動態范圍為（0.001~200）mg/m3;，精度為1%；

     C.檢測流量的范圍為（30~100）L/min，精度為2%；

     d.過濾效率檢測范圍為0~99.999%；

    6.3.2.3.檢測條件

    KN類過濾元件的檢測溫度條件為（25±5）℃，相對濕度為（30±10）%，Nacl顆粒物濃度不應超過200mg/m3;.

    KP類過濾元件的檢測溫度條件為（25±5）℃，油性顆粒物濃度不應超過200mg/m3;

    檢測流量為(85±4)L/min。若多重過濾元件有可能單獨使用，應按單一過濾元件的檢測條件檢測、

     光度計是測試的質量濃度，它的原理是將一束光打到通過的粒子上，根據光通過的量計算出單位時間內通過的粒子的質量，進而計算出粒子濃度。光度計是不分粒子粒徑的，也不是單個計算粒子數的，而是根據整體粒子對散射光通量的阻擋來計算。

    所以，光度計的難點在于，要保證產生光的透鏡或者透明玻璃板不會被污染。如果粒子集聚到透鏡或者透明玻璃板上，就會影響光通量（傳感器會認為污染也是粒子的一部分），從而產生誤差。市面上光度計常說的容易堵住，就是這個原因。而且光度計需要精準 控制氣流量和通過氣流的粒子濃度，因為光度計是需要以上游粒子濃度作為100%參考值，進行下游的檢測對比得出的濃度值。如果氣流量不穩定，測試結果沒有參考價值。

    目前國內光度計起步比較晚，正是今年上半年才有了國產光度計的發展，現在國內光度計技術還不夠成熟，也容易出現堵的現象。另外，有有些光度計是在粒子計數器的基礎上改的，并不是真正意義上的光度計。

    粒子計數器的原理是激光原理，也是光學的，但是粒子計數器通過光的散射原理設計的，就是微粒散射光的強度隨微粒的表面積增加而增大，這樣一定流量的含塵氣體通過一束強光，使粒子發射出散射光，經過聚光透鏡投射到光電倍增管上，將光脈沖變?yōu)殡娒}沖，由脈沖數求得顆粒數。根據粒子散射光的強度與粒徑的函數關系得出粒子直徑。這樣只要測定散射光的強度就可推知微粒的大小。

    激光粒子計數器在國內發展比較早，技術比較成熟。由于它是 通過散射光來計算粒子的，一般不會出現透鏡堵住的現象。就算堵住，也不會像光度計那樣無法測試。而且顆粒計數器維修成本比較低。

    光度計計算的是質量濃度，粒子數計數器是計算粒子數量，而且之間也有換算關系 。GB2626也是給出了質量中位徑和計數中位徑換算成空氣動力學直徑的計算公式

    GB 19083-2010要求如下：

     5.4 過濾效率與氣流阻力試驗

    5.4.1 樣品數量：應該使用6個口罩樣品進行試驗。3個精光溫度預處理，3個不精經過預處理。

    5.4.2 溫度預處理條件：

        預處理條件為

        a)70℃±3℃環境試驗箱放置24h;

        b)-30℃±3℃環境試驗箱放置24h;

        經溫度預處理后應在溫室條件下恢復至少4h.

    5.4.3 氣體流量應該穩定至85L/min±2L/min.

        規定試驗條件用的氯化鈉（Nacl）氣溶膠顆粒大小分布應為粒數中值直徑（CMD）在0.075um±0.020um,幾何標準差不多超過

1.86（相當于空氣動力學質量中值直徑（MMAD））0.24um±0.06um。濃度不超過200mg/m3

    5.4.3.1 過濾效率測定結果均應符合相關要求。

    5.4.3.2 吸氣阻力測定結果均應符合相關要求。

    該要求粒徑為0.24±0.06，但是中值直徑和GB2626等同。說明是對粒徑的取值精度要求不同。但是都等同于0.3μm。

    GB/T 32610-2016要求如下：

     A.4 測試設備

    A.4.1 NaCL 顆粒物過濾效率檢測系統

         Nacl顆粒物過濾效率檢測系統要求如下：

        a）Nacl顆粒物的濃度為不超過30mg/m3；計數中位徑（CMD）為（0.075±0.020）um，粒度分布的幾何標準偏差不大于1.86；

        b)  顆粒物檢測的動態范圍為0.001mg/m3~100mg//m3，精度為1%

        c）檢測流量范圍為30L/min~100L/min精度為2%

        d)過濾效率的檢測范圍為0~99.999%

        e）應具有能將所發生的顆粒物的荷電進行中和的裝置。

       A.4.2 油性顆粒物過濾效率檢測系統

       油性顆粒物過濾效率檢測系統要求如下:

       a）測試介質DEHS或其他適用油類（如石蠟油）顆粒物，顆粒物濃度不超過30mg/m3,計數中位（CMD）為(0.185±0.020）um,粒度分布的幾何標準偏差不大于1.60；

       b)顆粒物檢測的動態范圍為0.001mg/m3~100mg/m3,精度為1%

       C)檢測流量范圍為30L/min~100L/min，精度為2%

       D)過濾效率的檢測范圍為0~99.999%

     該要求和GB2626是一致的。

    另外，關于行業內推出的GB /T 38413紡織品 細顆粒物過濾性能試驗方法，該標準重點要求測試的是PM2.5，即粒徑為2.5微米的顆粒。同時標準提到用光度計測試顆粒物過濾效率。其溯源標準還是GB 2626。生產儀器廠家應重點參考其溯源標準為準。

    二、 口罩顆粒物過濾效率試驗機PFT-01產品優勢

    1、測試原理嚴格參照標準設計：產品完全 符合標準設計制造，設備由測試試劑、氣溶膠發生器、靜電中和器、觸控屏、激光粒子計數器、真空泵等組成。

    2、日本加野激光粒子計數器：雙計數器，性能穩定，使用壽命長。我司具有維修能力，售后周期短。

    3、氣溶膠發生器：采用7工位氣泡柱，能夠快速產生大劑量氣溶膠，保證測試測試倉內能夠快速達到測試濃度。采用超高精激光打孔技術，0.2微米氣泡孔，能夠產生0.2微米以上氣溶膠微粒。發生器配有3組流量控制閥，能夠?qū)崿F(xiàn)精細化控制氣溶膠的發生量。

        雙氣溶膠發生器，鹽性用于檢測KN類，油性用于檢測KP類，無需切換管路；

    4、靜電中和器：采用進口高效靜電中和器，低電壓供電，安全可靠，能夠有效濾除帶電粒子。

    5、空氣凈化功能：儀器自帶自凈功能，能夠有效濾除口罩本身以及上一次試驗的殘留粒子的影響。

    6、真空泵：采用德國進口真空泵，帶有流量調節功能，具有測試流量穩定，功率高，使用壽命長等優點。

    7、預熱功能：儀器自帶預熱功能，開機預熱5分鐘即可開始試驗。

    8、清洗功能：每次試驗前，儀器自動進行清洗 操作，能夠?qū)⑸弦淮卧囼灥臍埩袅Ｗ哟党鰷y試腔，去除影響。

    9、標定功能：可以計數器定期進行標定，去除兩個計數器的臺間差的影響，同時能夠定期標定計數器，保證其能夠穩定運行。

    10、氣溶膠加熱功能：獨家，儀器自帶氣溶膠加熱器，能夠?qū)Πl(fā)生器產生的氣溶膠進行控溫，保證水蒸氣對測試產生影響。

    11、氣動夾樣：儀器帶有氣動夾樣，操作 方便，帶有腳踏開關。既可以通過觸控操作，又可以腳踏夾樣。

    12、芯片配置：采用ARM架構芯片，電路板及程序全部為自主研發，具有完全自主知識產權，后續升級維護及個性化定制有保證。

    13、內置電子流量計，流量值在觸控屏上顯示，精度高；

    14、功能優化：部元器件全部采用SMC進口元器件，對整個管路進行優化，為保證發生的氣溶膠顆粒的穩定性，對壓縮空氣進行多級除水過濾，確保空氣內不會存在0.3μ以上的顆粒，同時對發生氣溶膠進行干燥、除水、分層、沉降、過濾、去靜電處理，確保發生的氣溶膠顆粒的粒徑大小及均勻度。

    15、優質選材：管路處理，為避免鹽性氣溶膠腐蝕，整個管路采用非金屬材質或者不銹鋼材質，使用可靠，壽命長；電氣件（強電）全部采用UL認證元器件，安全可靠。

    16、打印功能：配置微型打印機，可實現自動和手動打印。

    17、權限管理：具有四級權限管理，超級管理員、管理員、工程師、操作員權限，最大程度保護用戶隱私。

    18、電子簽名：在存儲記錄和打印界面能夠記錄操作用戶名稱。

    19、審計追蹤功能：能夠追蹤機器登錄 退出  數據修改等信息。

    20、高清觸控操作：采用7寸高清IPS屏（1024*600），全觸控操作，操作簡便，易上手。

    21、ARM芯片+單片機控制：內部電路板及程序全部為自主研發，具有完全自主知識產權，后續升級維護及個性化定制有保證。

    22、儀器能夠兼容多種口罩類型，測試速度快，靈敏度高。

    23、兒童口罩測試夾具：配有 兒童口罩測試夾具，功能強大。

    24、曲線分析：行業內首推帶曲線顆粒顯示功能，能夠分析口罩過濾效率曲線變化和測試過程。

    三、口罩顆粒物過濾效率試驗機PFT-01軟件界面

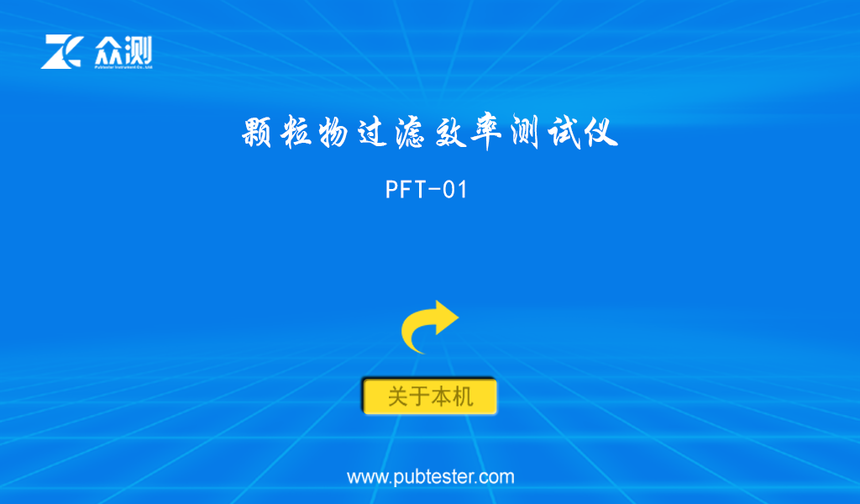

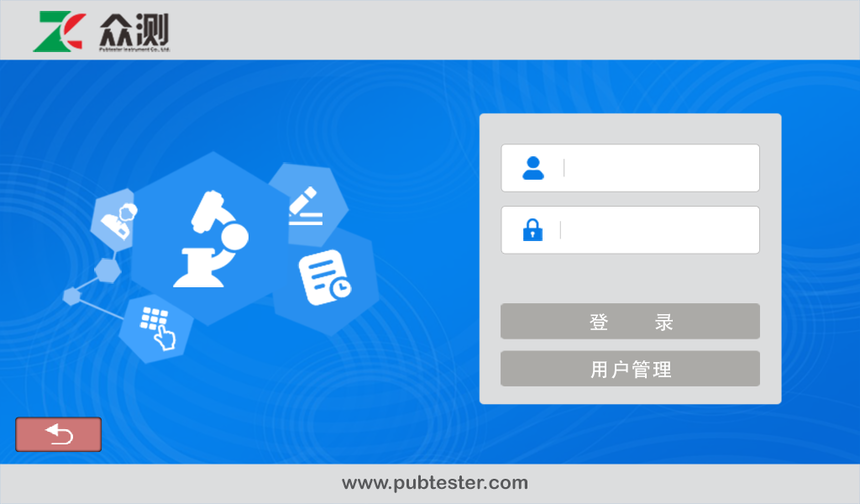

    1、歡迎界面

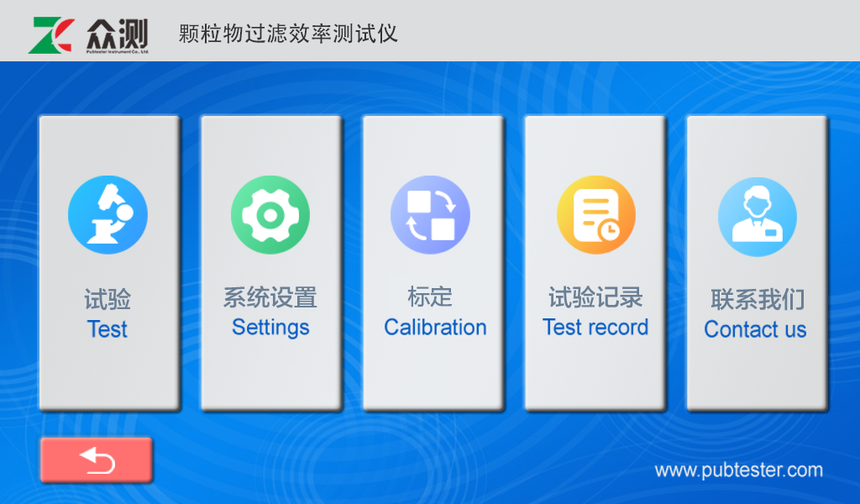

2、主界面

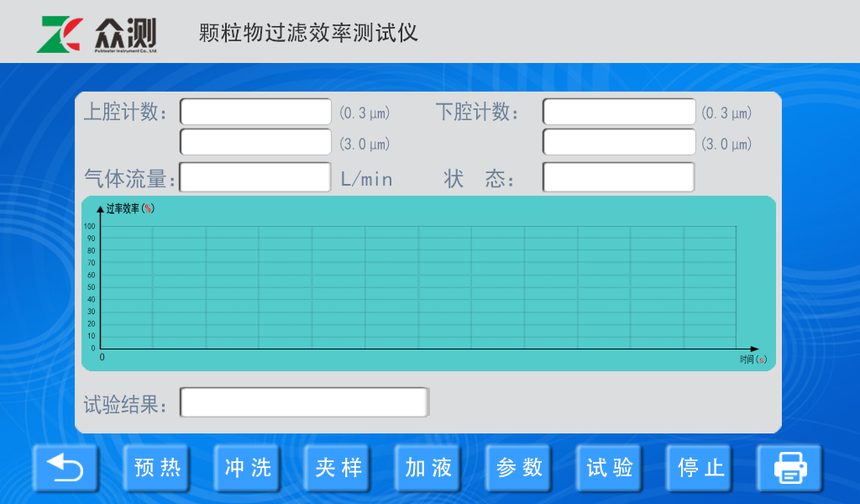

3、試驗界面

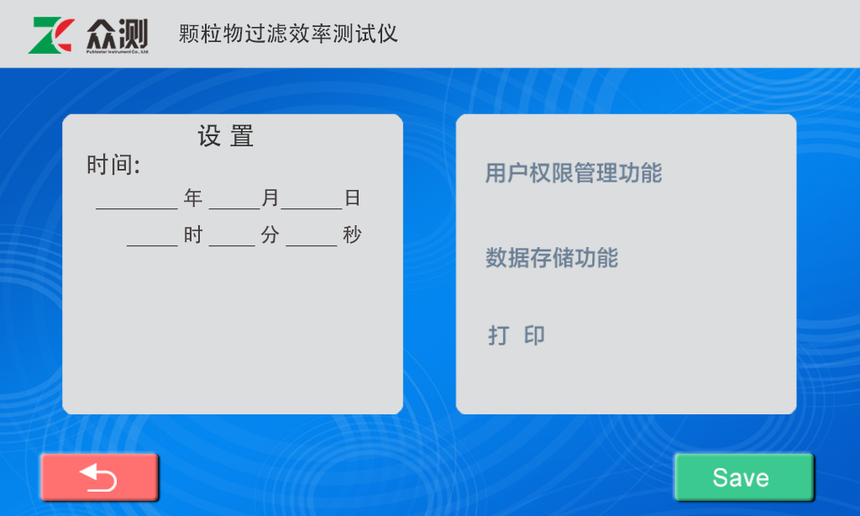

4、參數設置界面

四、GMP管理系統說明

為客戶建立儀器使用安全與權限管理規程，根據職責對權限進行分級管理，規范儀器的分級權限使用，以保證儀器系統數據的安全可靠性。

1、權限管理

儀器主管部門可根據職責對權限進行分級管理。管理員權限為普通用戶及訪客設置相應使用 權限。管理員除權限設置內的權限外，還有校準日志（密碼：700001）、設備日志（密碼：700002） 的查看權限。

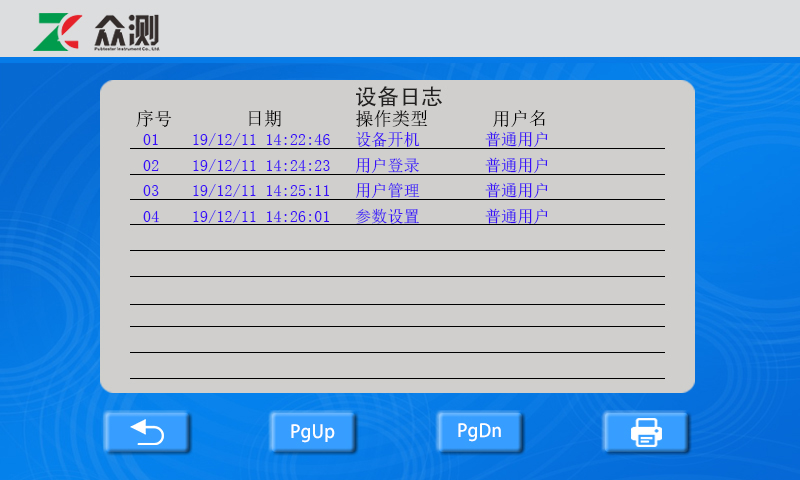

2、審計追蹤—設備日志

以日志形式記錄用戶的敏感操作信息。設備日志（可設置密碼），記錄設備任何使用記錄，包括開機、登錄、參數設置、試驗操作等操作類型以及時間、用戶等信息。

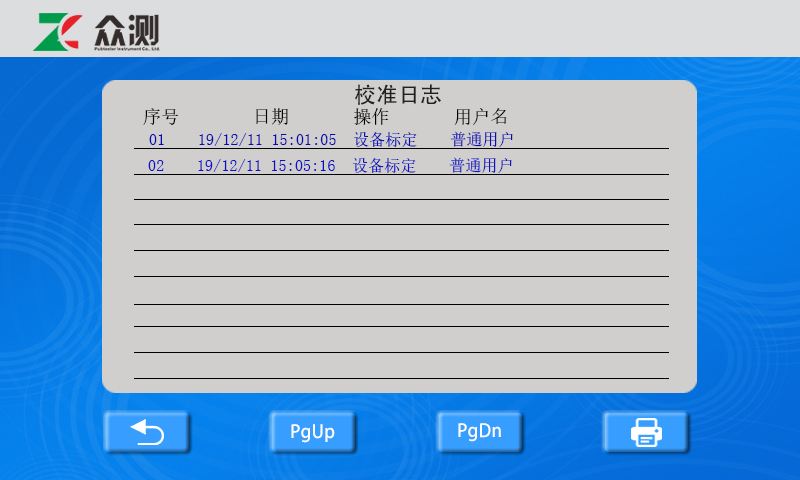

校準日志（可設置密碼），記錄設備校準標定信息，包括用戶、日期、操作等信息。

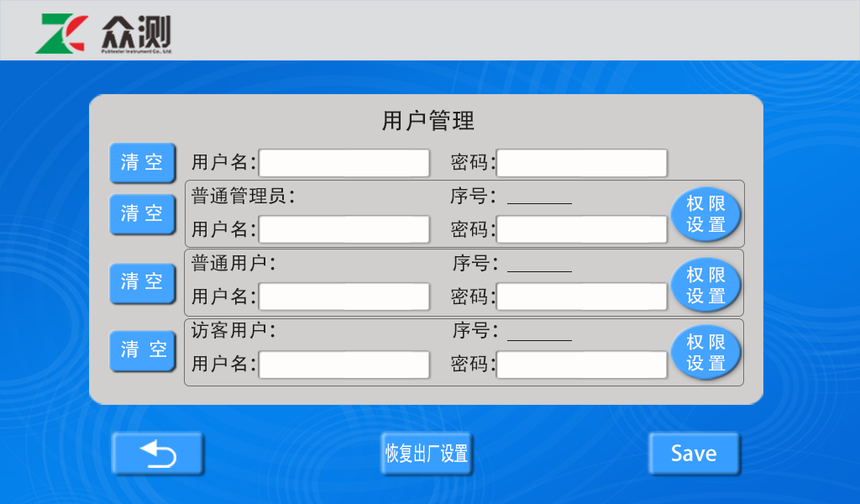

2、用戶管理

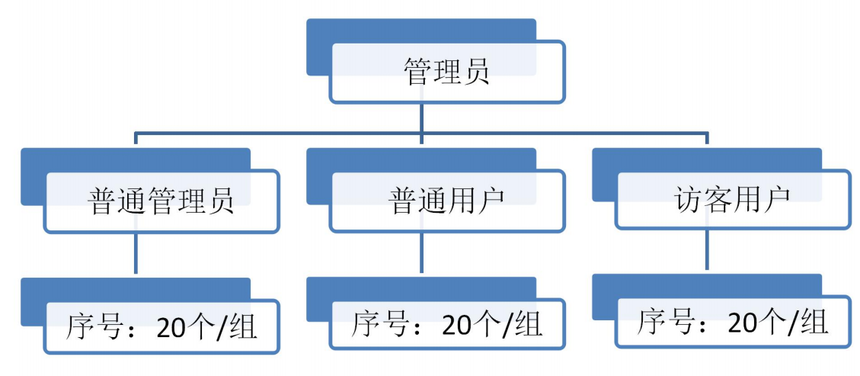

不同用戶管理方案

每組權限后的序號容量是20個，即同組內不同序號的用戶可設置不同的權限。

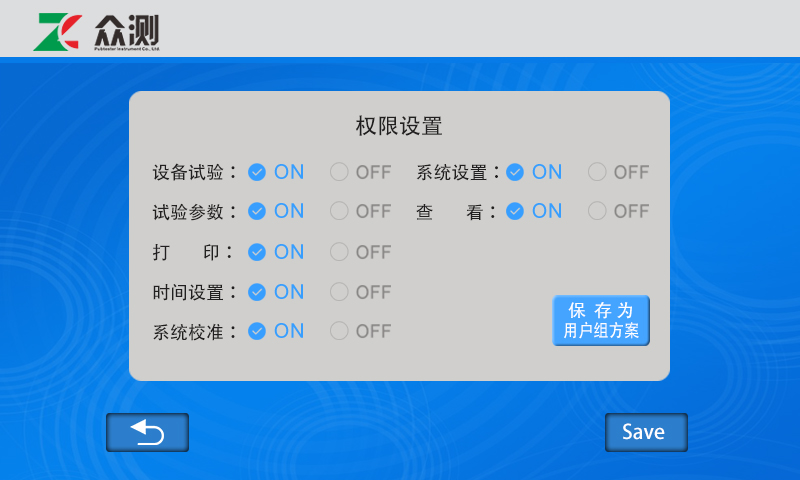

新增多種權限設置

1、根據需要可選擇 ,清除各層用戶權限設置，可重新設置用戶權限。

 2、設置完成后選擇,保存設置。

 3、再次進入登錄界面，各用戶根據各自的用戶名稱密碼等儀器，根據各自的權限使用儀器。
