GB/T 26253-2010 塑料薄膜和薄片蒸氣透過(guò)率的測(cè)定 紅外檢測(cè)器法標(biāo)準(zhǔn)規(guī)定了采用紅外檢測(cè)器測(cè)定水蒸氣透過(guò)率試驗(yàn)方法。

       本標(biāo)準(zhǔn)適用于塑料薄膜、含塑料的多層復(fù)合膜、片材等材料的水蒸氣透過(guò)率的測(cè)定。

       一、定義

       水蒸氣透過(guò)率：在規(guī)定的試驗(yàn)條件下,試驗(yàn)達(dá)到平衡時(shí)單位時(shí)間內(nèi)透過(guò)單位面積樣品的水蒸氣量。

       注:本標(biāo)準(zhǔn)中水蒸氣透過(guò)率定義與GB/T 1037—1988中的水蒸氣透過(guò)量定義的含義是一致的,水蒸氣透過(guò)率(量)的單位為克每平方米24小時(shí)[g/(m2. 24 h)]。

       二、原理

       當(dāng)樣品置于測(cè)試腔時(shí),樣品將測(cè)試腔隔為兩腔。樣品一邊為低濕腔,另一邊為高濕腔,里面充滿水蒸氣且溫度已知。由于存在一定的濕度差,水蒸氣從高濕腔通過(guò)樣品滲透到低濕腔,由載氣傳送到紅外檢測(cè)器產(chǎn)生一定量的電信號(hào),當(dāng)試驗(yàn)達(dá)到穩(wěn)定狀態(tài)后,通過(guò)輸出的電信號(hào)計(jì)算出樣品水蒸氣透過(guò)率。

       三、紅外透濕儀產(chǎn)品介紹

       紅外法水蒸氣透過(guò)率測(cè)試儀WVTR-I3 采用紅外傳感器法測(cè)試原理，適用于塑料薄膜、復(fù)合膜等膜、片狀材料及塑料、橡膠、紙質(zhì)等材料的瓶、袋等包裝容器的水蒸氣透過(guò)率測(cè)定，也稱為紅外法透濕性測(cè)試儀、水蒸氣透過(guò)量測(cè)試儀等

水蒸氣透過(guò)率測(cè)試儀

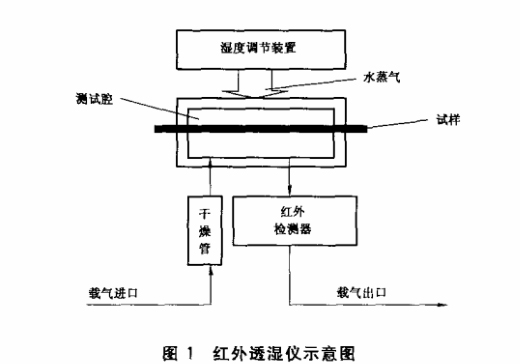

       紅外透濕儀示意圖（見圖1）

紅外透濕儀示意圖

       透濕儀由濕度調(diào)節(jié)裝置、測(cè)試腔、紅外檢測(cè)器、干燥管及流量表等組成。高濕腔的濕度調(diào)節(jié)可采用載氣加濕的方式或飽和鹽溶液的方式調(diào)節(jié)，紅外檢測(cè)器與低濕腔相連測(cè)定濕度。

      四、樣品

      1. 樣品應(yīng)具有代表性,無(wú)褶皺、折痕、針孔等。樣品應(yīng)厚度均勻,每片樣品的面積應(yīng)大于儀器的測(cè)試面積,并可以密封安裝在儀器上。

      2. 除另有規(guī)定外,每組樣品至少為3片。

      3. 除另有規(guī)定外,應(yīng)按GB/T6672的規(guī)定測(cè)試厚度,每個(gè)樣品至少均勻間隔測(cè)量3個(gè)點(diǎn)。

      五、步驟

      1. 按2～5的步驟測(cè)定參考膜的水蒸氣透過(guò)率值,進(jìn)行儀器校正。

      2. 參考膜的水蒸氣透過(guò)率值需每年校正1次～2次,實(shí)驗(yàn)室或檢測(cè)機(jī)構(gòu)應(yīng)有效維護(hù)和使用參考膜。9.2 通干燥載氣,測(cè)定儀器的零點(diǎn)漂移值。

      3. 將高濕腔的濕度調(diào)節(jié)到指定值。

      4. 將參考膜或樣品平鋪、密閉于測(cè)試腔內(nèi),注意不要使樣品起皺或松弛。

      5. 通干燥載氣,調(diào)節(jié)載氣流量到規(guī)定值,載氣流量應(yīng)保持穩(wěn)定,流量示值偏差應(yīng)在5%以內(nèi),開始測(cè)定,直至試驗(yàn)穩(wěn)定時(shí)輸出的電壓值或儀器顯示的水蒸氣透過(guò)率值變化在5%以內(nèi)。如果輸出值變化未在5%以內(nèi),應(yīng)在報(bào)告里加以說(shuō)明
