牙膏是人們的日常生活必需品，現(xiàn)在市面上牙膏琳瑯滿目，但大多都采用軟管包裝，常見的有全塑和鋁塑復(fù)合軟管。一般結(jié)構(gòu)從內(nèi)向外依次為熱封層/粘合層/阻隔層/粘合層/印刷層。全塑的阻隔層為EVOH，鋁塑的阻隔層為鋁箔。

牙膏用鋁塑復(fù)合軟管

復(fù)合層的復(fù)合強(qiáng)度對(duì)牙膏軟管的整體性能有直接影響，在力學(xué)性能、阻隔性能方面具有1+1＞2的效果。如果復(fù)合強(qiáng)度低，則可能導(dǎo)致在運(yùn)輸存儲(chǔ)期間，牙膏軟管出現(xiàn)復(fù)合層分離現(xiàn)象，影響牙膏的貨架期質(zhì)量。

另外，牙膏中含有脂類香精，則香精會(huì)向熱封層滲透，甚至達(dá)到粘合層，導(dǎo)致熱封層與阻隔層的分離，使牙膏軟管出現(xiàn)分層現(xiàn)象，影響貨架期質(zhì)量的同時(shí)降低了消費(fèi)者對(duì)牙膏質(zhì)量的期望。

因此，管肩剝離強(qiáng)度也是一項(xiàng)重要的物理性能指標(biāo)。如果管肩剝離強(qiáng)度過(guò)低，則極易導(dǎo)致牙膏包裝在熱封處裂開、發(fā)生牙膏泄漏、污染等問題，是牙膏生產(chǎn)企業(yè)必須關(guān)注和控制的指標(biāo)。

因此，為了確保牙膏的貨架期質(zhì)量及消費(fèi)者印象，有必要對(duì)牙膏復(fù)合軟管剝離強(qiáng)度及管肩剝離強(qiáng)度進(jìn)行檢測(cè)。

一、牙膏復(fù)合軟管剝離強(qiáng)度檢測(cè)儀器介紹

眾測(cè)機(jī)電研發(fā)生產(chǎn)的牙膏軟管剝離強(qiáng)度測(cè)試儀TST-01B檢測(cè)儀器（通用名稱為智能電子拉力試驗(yàn)機(jī)）專業(yè)用于測(cè)定牙膏軟管剝離強(qiáng)度和復(fù)合軟管復(fù)合強(qiáng)度的實(shí)驗(yàn)室檢測(cè)儀器，也稱為牙膏復(fù)合軟管復(fù)合強(qiáng)度測(cè)試儀、牙膏用鋁塑復(fù)合軟管剝離強(qiáng)度試驗(yàn)機(jī)等

牙膏軟管剝離強(qiáng)度測(cè)試儀

二、牙膏復(fù)合軟管剝離強(qiáng)度檢測(cè)方法

標(biāo)準(zhǔn)QB/T2901-2007《牙膏用鋁塑復(fù)合軟管》中對(duì)軟管的剝離強(qiáng)度測(cè)試方法進(jìn)行了規(guī)定。要求：裁出寬度為15mm，長(zhǎng)度為150mm的樣條。沿復(fù)合片材的縱向取左、中、右三條，沿試樣長(zhǎng)度方向?qū)?fù)合層與基材預(yù)先剝開50mm，被剝開部分不應(yīng)有明顯損傷，夾在拉力機(jī)的夾具上，采用90°角，以100mm/min的速度進(jìn)行檢測(cè)，記錄穩(wěn)定數(shù)據(jù)。

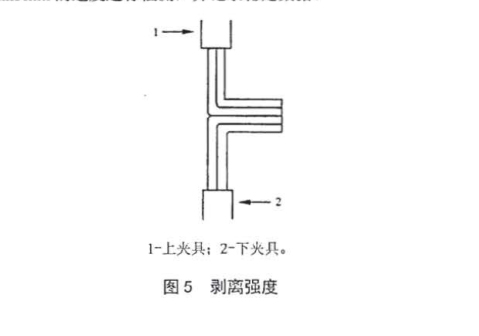

剝離強(qiáng)度夾具

三、管肩剝離強(qiáng)度測(cè)試方法

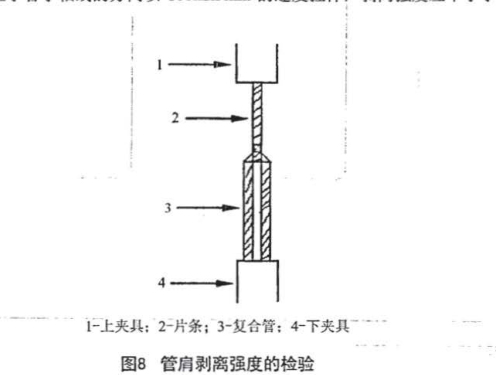

管肩剝離強(qiáng)度試驗(yàn)方法如下：取5支復(fù)合軟管，以焊接為中心線切出15mm寬的長(zhǎng)條1片（管尾一直管肩），用拉力機(jī)夾住片條尾端，將片條朝垂直于管子軸線以100mm/min的速度拉伸，剝離強(qiáng)度應(yīng)不小于15N/15mm。

近年來(lái)，牙膏產(chǎn)品不斷更新?lián)Q代，質(zhì)量和檔次隨之提高。而與此同時(shí)，牙膏的包裝材料也在不斷更新和升級(jí)，為了確保牙膏的貨架期質(zhì)量與消費(fèi)者印象，有必要對(duì)牙膏包裝的各種性能進(jìn)行監(jiān)測(cè)。
